南通潔凈室的自動控制系統
南通潔凈室的自動控制系統：
本文介紹了潔凈室數字直接控制系統的設計原理，并介紹了西門子公司APO GEE頂峰系統在通風和空調系統中的設計及其應用。
設計方案的確定是設計成功與否的關鍵。應設置一套較完整的自動監控裝置，可設計成單個系統的測量、控制系統，也可設計成數字計算機控制和管理系統。如同DCS系統在化工、電力自控中的普通應用，數字直接控制系統(DDC系統)在樓宇自控中應用是非常廣泛的，而且日趨成熟。
由于使用模塊化設計容易擴展，在允許范圍內可以增加輸入、輸出模塊擴展系統的功能。人機界面豐富，可以使用個人計算機( PC)工作站，為管理一個控制器網絡提供圖形操作界面。同時對于DDC計算機控制系統來說，空調控制系統只是整個樓宇自控系統的一部分，還可以將其擴展到照明系統、電梯系統、配電系統、公用工程系統。為以后的發展奠定了基礎。因此對于達到一定規模的生產車間，自動監控系統一般使用直接數字控制系統(DDC系統)。
下面以西門子公司的A PO GEE（頂峰）DDC控制系統在某潔凈車間的應用為例來說明空調自控系統在潔凈廠房HVAC的應用。
1數字直接控制系統構成
數字直接控制系統構成如圖1所示，控制主機既作為N SIGHT服務器，又作為NSIGHT工作站，安裝在片劑車間監控中心。本工程中，冷凍站、變配電裝置、配電裝置未使用計算機系統。因此，這個A PO GEE系統就沒有管理級網絡(MLN)。本系統樓宇級網絡(BLN)由三臺控制器(DDC1～DDC3)和NSIGHT工作站組成。NSIGHT工作站包括計算機DELL，彩色噴墨打印機EP SON和通訊連接適配器TI -II。DDC控制器包括模塊化樓宇控制器MBC - 24兩臺，MBC -40-臺。模塊化樓宇控制器內部安裝必需的處理器模塊、電源模塊、根據不同輸入輸出點選擇的I/O點模塊。BLN采用點對點(PEER IO PEER)的通信方式，可以進行無主從的對話，DDC控制器安裝在空調機房所控制的空調機組附近。
2系統功能的實現

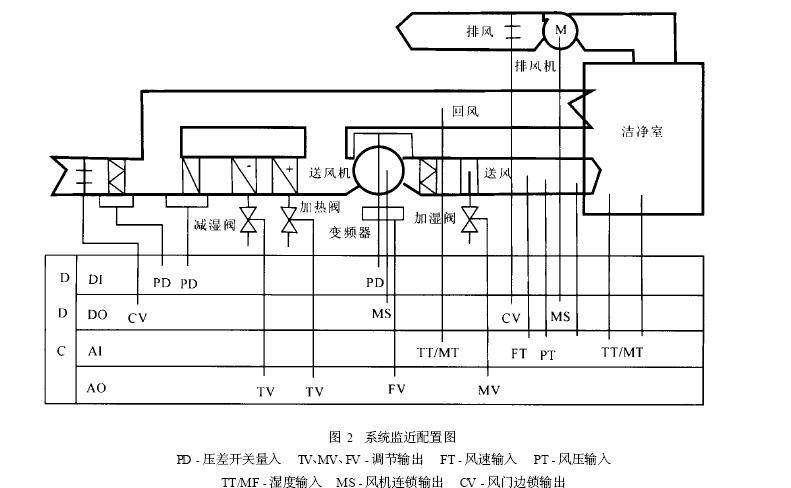

系統監控配置圖如圖2所示，現對照圖2分析系統控制原理如下：
2.1系統啟停控制：系統的啟停可以在現場手動，也可以在監控中心的工作站上控制，啟動時，要求先開送風機(DO)，延時30ms后自動開排風機(DO)。停機時動作相反，先關排風機，10s后自動關送風機。系統啟停應和電氣專業相配合，手動處應設置手、自動切換。
2.2溫濕度控制：通過安裝在送風總管上的風管溫、濕度傳感器QFM65測量送風溫度、濕度，安裝在回風總管上的溫、濕度傳感器QFM65測量回風溫度、濕度(2*A I)。通過安裝在壓片一、制粒、包裝房間的室內溫、濕度傳感器QFA65監測房間內溫度、濕度(2 *AI)。根據系統設定的送風溫度設定點或房間溫度平均設定點來調節冷凍水水閥或加熱盤管的蒸汽閥開度，以達到降溫或加熱的功能，滿足控制區域內溫度的要求，同時節約能源。根據系統設定的送風濕度設定點或房間濕度設定點來調節冷凍水水閥或加濕盤管的蒸汽閥開度，以達到除溫或加濕的功能，滿足控制區域內濕度的要求，同時節約能源。此時，應注意濕度調節盡量不要過調。因為一般說來加濕容易除濕難。
2.3變頻控制：通過安裝在送風風管上的風速傳感器ESF - 35 -2測量送風流量(AI)。通過安裝于部分室內的高精度壓差傳感器DPT - 53對房間內外壓差實行監測(A D。根據系統設定的送風流量控制變頻器頻率(AO)，以達到風管送風量或房間壓差的要求，同時節約能源。
2.4狀態監測：風機啟動后，風機兩側壓差超過設定值時，風機DP開關閉合，信號輸入系統，控制程序投入運行。同時風門及電動調節閥送電。反之，當風機停止后風門及電動調節閥關閉。通過風機過載繼電器狀態監測，產生風機故障報警信號(D D。通過空調控制柜的二次回路監測風機的運行狀態信號(DD。通過與變頻器指定接線端的連接，監測變頻器故障報警信號(D D、變頻器運行狀態信號(DI)、變頻器頻率反饋信號(DI)。通過安裝微差壓傳感器(QBM 63／100)監測房間送風口高效過濾網的壓差(AI)。通過安裝壓差開關QBM81 -5，監測空調機組上粗效和中效過濾網兩側壓差(2*D I)，根據預先設定的壓差限值產生阻塞報警信號，提示清洗過濾網，提高過濾效率。一般壓差設定值為20:-500Pa，可根據不同機組調整報警范圍。
